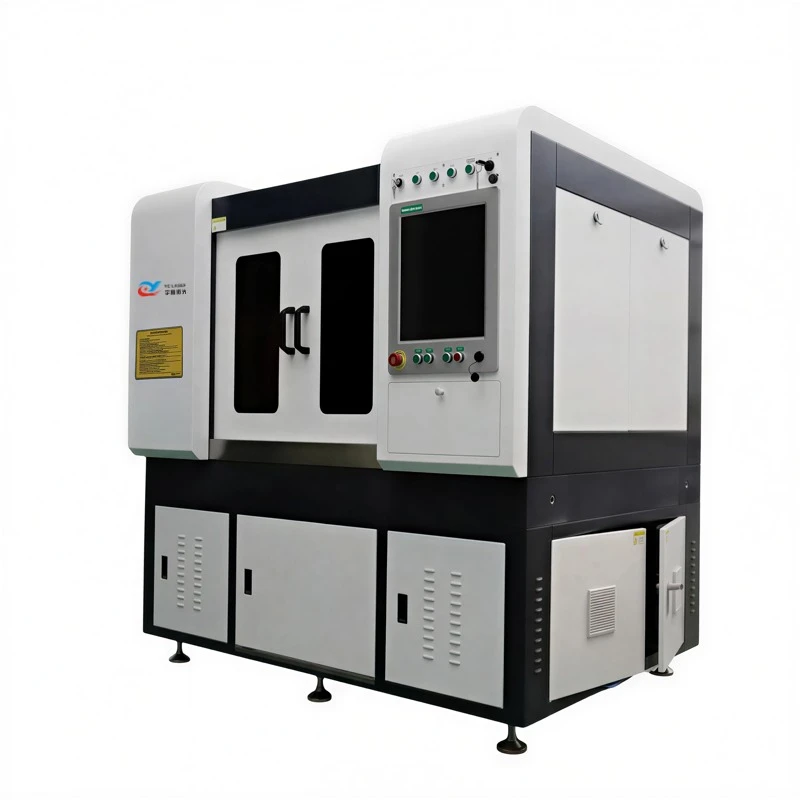

WHYC laser-alumiiniumnitriid-pooljuhtpakendite laserlõikamismasin on spetsiaalselt välja töötatud AlN-keraamika täppistöötluseks. Seda kasutatakse laialdaselt jõuelektroonikas, pooljuhtpakendites, RF- ja mikrolaineseadmetes, optilises sides, lasersüsteemides ja soojusjuhtimises. Tüüpiliste toorikute hulka kuuluvad paljad AlN-substraadid, metalliseeritud AlN-keraamika, AlN-DBC, AlN-AMB vask-liimitud substraadid, keraamilised jahutusradiaatorid, soojuskandjad, isoleerplaadid ja kohandatud täppiskeraamilised komponendid.
Peamised eelised
Standardne 300 W QCW laser suure-tõhusa tootmise jaoks
Standardse 300 W QCW kiudlaseriga varustatud masin sobib töötlemiseks0,1–4,0 mm AlN keraamika ja AlN-AMB vask-kattega aluspinnad. See tagab suurepärase lõikamise efektiivsuse, säilitades samal ajal stabiilse servakvaliteedi, muutes selle ideaalseks-toitemoodulite suuremahuliseks tootmiseks.
Valikuline 355 nm UV-laser ülitäpse{1}}töötluse jaoks
Peenemaid funktsioone vajavate rakenduste jaoks võib masina varustada a355 nm UV nanosekundiline laser. Väiksema soojus-tsooniga sobib see hästi üliõhukeste aluspindade, peente isolatsioonisoonte, mikro-aukude ja suure-tihedusega vooluahela struktuuride jaoks.
Optimeeritud kõrge soojusjuhtivusega keraamika jaoks
Spetsiaalne AlN-i töötlemistehnoloogia aitab parandada töötlemise järjepidevust, vähendades termilist akumulatsiooni, servadefekte ja protsesside erinevusi erinevate AlN-materjalide vahel.
Ühildub mitme AlN materjaliga
Toetab töötlemist: Paljas AlN keraamika, Metalliseeritud AlN, AlN-DBC substraadid, AlN-AMB substraadid, Keraamilised soojusjaoturid, Soojusjuhtimiskomponendid, Täppiskeraamilised osad
Kõrge{0}}täpne liikumisplatvorm
Graniitmasina alus, imporditud lineaarmootorid ja täielikult suletud{0}}ahelaga võre tagasisidesüsteem tagavad korduva positsioneerimise täpsuse±5 μmtäppistöötluseks.
Paindlikud automatiseerimisvalikud
Toetab CCD nägemise positsioneerimist, automaatset laadimist ja mahalaadimist, kahe{0}}tööjaama konfiguratsiooni ja kohandatud tootmisliini integreerimist.
Põhiriistvara konfiguratsioon
Lasersüsteem
+
-
Standardne300 W QCW kiudlaservalikulisega355 nm UV nanosekundiline laser, mis võimaldab paindlikku konfigureerimist erinevate materjalide ja täpsusnõuete jaoks.
CCD nägemise positsioneerimine
+
-
ToetabMARKi tuvastamine, automaatne servatuvastus ja paneeli joondaminepositsioneerimistäpsuse ja tootmise järjepidevuse parandamiseks.
Täppisliikumise platvorm
+
-
Naturaalsest marmorist alus koos lineaarmootorite ja täielikult suletud{0}}silmusvõre tagasisidesüsteemiga tagab stabiilse pikaajalise{1}}töötlemise täpsuse.
Intelligentne juhtimissüsteem
+
-
Integreeritud AlN protsesside andmebaas, mis toetab profiilide lõikamist, kuubikuteks lõikamist, soonimist, mikro{0}}puurimist ja kontuuride töötlemist. ÜhildubDXFja muud tööstuslikud joonistusvormingud.
Tolmueemaldussüsteem
+
-
Täielikult suletud töötluskamber koos tööstusliku tolmu kogumisega aitab eemaldada keraamilisi osakesi ja säilitada puhtamat tootmiskeskkonda.
Tehnilised andmed
| Üksus | Spetsifikatsioon |
| Keraamiline paksus | 0,10–4,0 mm |
| Laseri konfiguratsioon | Standardne 300 W QCW kiudlaser; Valikuline 355 nm UV-nanosekundiline laser |
| Korda positsioneerimise täpsust | ±5 μm |
| Standardne tööpiirkond | 300 × 300 mm / 400 × 400 mm (kohandatav) |
| Maksimaalne platvormi kiirus | Kuni 50 mm/s |
| Liikumissüsteem | Lineaarmootor + täielikult suletud-silmusvõre tagasiside |
| Positsioneerimismeetod | CCD nägemine, MARK-tuvastus, automaatne servatuvastus |
| Töötlemisvõimalused | Profiili lõikamine, kuubikute lõikamine, isolatsioonisoonte lõikamine, mikro{0}}puurimine, kontuuride töötlemine |
| Masina struktuur | Graniidist alus + täielikult suletud kaitsekorpus |
| Toiteallikas | AC 220V / 50Hz |
| Valikulised moodulid | Automaatne peale- ja mahalaadimine, kaks tööjaama, tootmisliinide integreerimine |

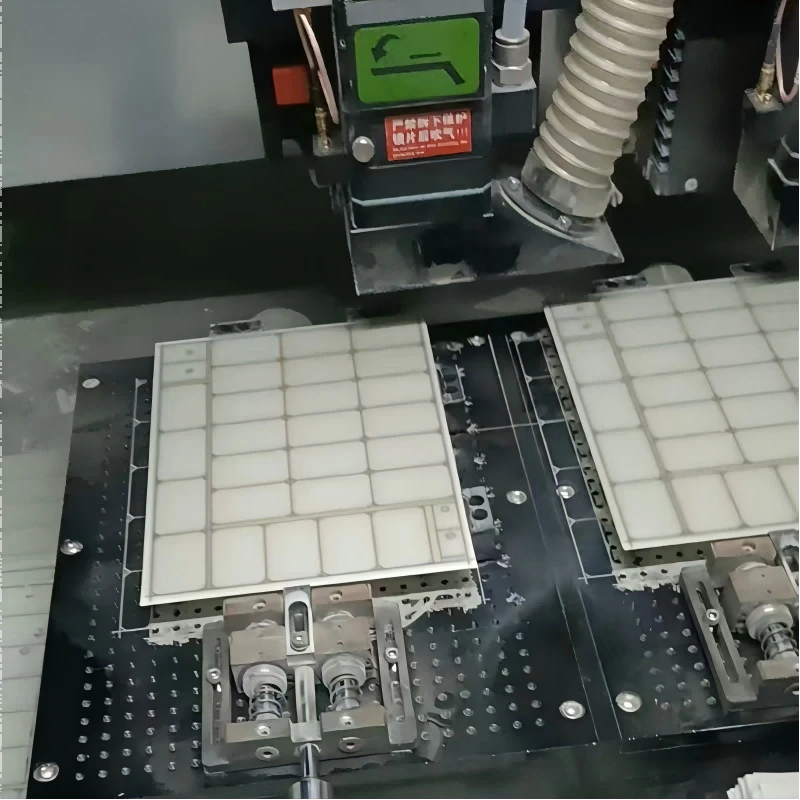

Pooljuhtide pakend
- AlN substraadid
- Metalliseeritud AlN
- AlN-DBC
- AlN-AMB
- Toitemooduli keraamilised aluspinnad
Soojusjuhtimine
Keraamilised soojusjaoturid
- Jahutusradiaatorid
- Termokandjad
- Jahutusplaadid
RF- ja mikrolaineelektroonika
RF keraamilised aluspinnad
- Mikrolaineahju pakendid
- Kõrgsageduslikud{0}}elektroonilised komponendid
Optoelektroonika
Laseri alused
- Optilised kandjad
- Fotoonkeraamilised komponendid
Tööstuslik ja täppiskeraamika
Keraamilised isolatsiooniplaadid
- Täpsed keraamilised komponendid
- Elektroonilised keraamilised osad
- Kohandatud AlN konstruktsioonikomponendid
Miks valida WHYC Laser?
WHYC Laser on spetsialiseerunud täiustatud keraamika täppis-lasertöötluslahendustele. Meie AlN laserlõikusmasin ühendab endas spetsiaalse protsessi optimeerimise, suure-täpse liikumisjuhtimise ja paindlikud laserkonfiguratsioonid, mis vastavad pooljuhtide pakendamise, soojusjuhtimise, raadiosagedusliku elektroonika ja täppiskeraamika tootmise erinevatele nõuetele.
Olenemata sellest, kas te toodateAlN substraadid, keraamilised soojusjaoturid, täppiskonstruktsioonikeraamika või kohandatud elektroonilised komponendid, saavad meie insenerid aidata teil välja töötada tõhusa ja usaldusväärse lasertöötluslahenduse.
Teenindus ja tugi
Tasuta proovide töötlemine ja taotluse hindamine
Kohandatud protsesside arendamine
Paigaldamine, kasutuselevõtt ja operaatori koolitus
Kaugtehniline tugi ja tarkvarauuendused
Automatiseerimise integreerimise ja tootmisliinide lahendused
Taotlege tasuta proovitesti
Kas teie taotlus hõlmabAlN substraadid, soojusjuhtimiskomponendid, keraamilised soojusjaoturid või täppiskeraamilised osad, WHYC Laser võib soovitada teie materjali spetsifikatsioonide, paksuse, mõõtmete tolerantsi ja tootmisnõuete põhjal kõige sobivamat laserlahendust.
Võtke ühendust WHYC Laseriga juba tänasaada:
- Tasuta proovide töötlemise ja lõikamise hindamine
- Professionaalsed protseduurisoovitused
- Kohandatud masina konfiguratsiooni ettepanekud
- Kiired hinnapakkumised ja tehniline konsultatsioon
Saatke meile oma joonised või keraamilised näidised ja laske meie inseneridel aidata teil leida teie rakenduse jaoks kõige tõhusam lasertöötluslahendus.
KKK
Q1: Milliseid AlN materjale saab see laserlõikusmasin töödelda?
V: See toetab paljast AlN-keraamikat, metalliseeritud AlN-, AlN-DBC- ja AlN-AMB-substraate, mida kasutatakse laialdaselt toitepooljuhtpakendites, SiC/GaN-moodulites, RF-seadmetes ja soojushaldusrakendustes.
Q2: Miks valida AlN-keraamika jaoks laserlõikus?
V: Lasertöötlus on mittekontaktne{0}}meetod, mis vähendab mehaanilist pinget, servade lõhenemist ja mikro-pragusid, pakkudes suuremat paindlikkust ja paremat kvaliteeti täppis-AlN-töötluseks.
Q3: Kuidas valida QCW ja UV laser AlN töötlemiseks?
V: QCW-laser sobib paksemate AlN-substraatide ja AMB/DBC rakenduste tõhusaks lõikamiseks, samas kui 355nm UV-laser on eelistatud õhukeste substraatide ja suure täpsusega madala{2}kuumtöötluse jaoks.
