Toote kirjeldus

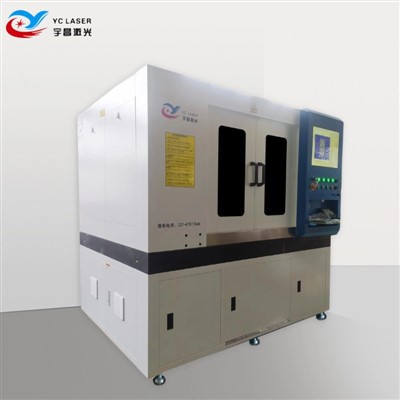

See ülitäpne{0}}laserlõikusmasin on loodud õhukeste metallide, kõvade ja rabedate materjalide ning täppiskomponentide töötlemiseks. Täiustatud kiudlasertehnoloogia ja suure-täpse liikumisjuhtimissüsteemiga tagavad need suurepärase lõikekvaliteedi, minimaalse kuumuse{3}}mõjutatud tsoonide ning puhta ja sileda servaviimistluse.

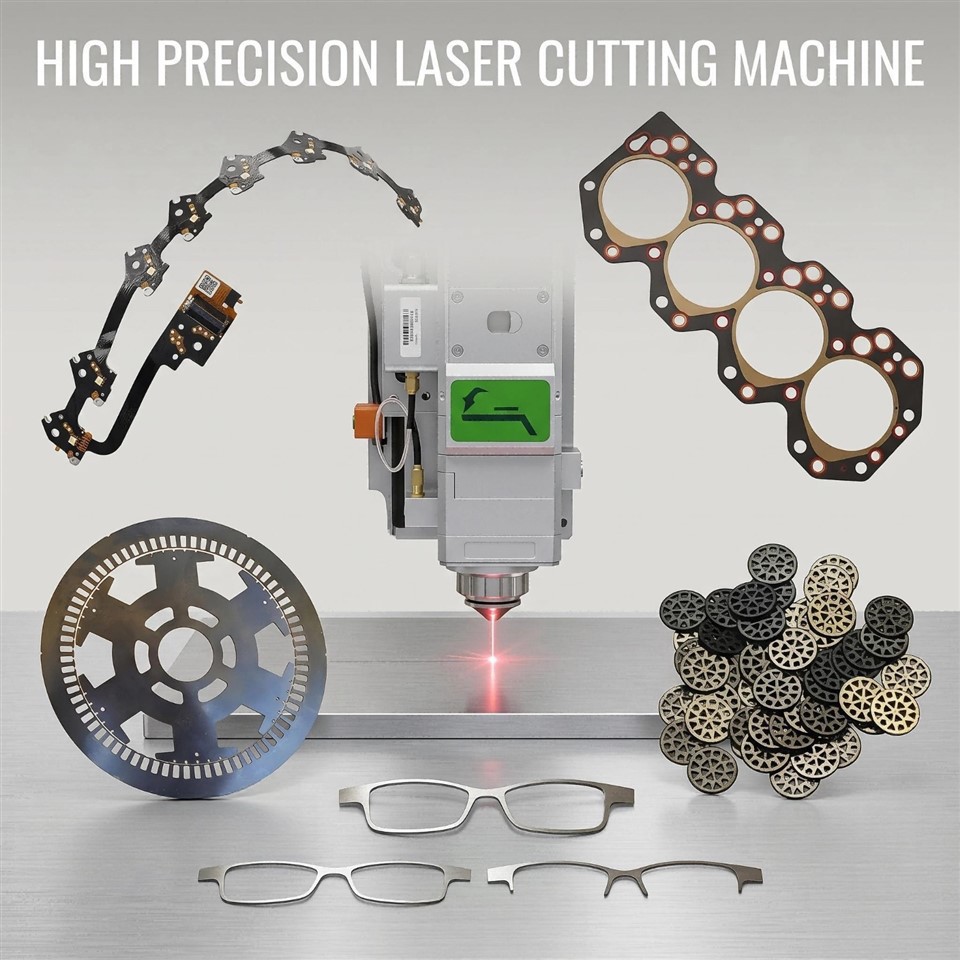

Neid kasutatakse laialdaselt PCB substraadi materjalide, sealhulgas vaskplaatide, alumiiniumplaatide ja keraamiliste substraatide täppislõikamiseks. Masinad sobivad ka metallide (nt roostevaba teras, süsinikteras, volframteras, alumiiniumisulamid, titaanisulamid ja vask) kiireks-lõikamiseks ja mikro{2}}aukude puurimiseks, tagades ühtse täpsuse ja tõhususe nõudlikes rakendustes.

Omadused ja eelised

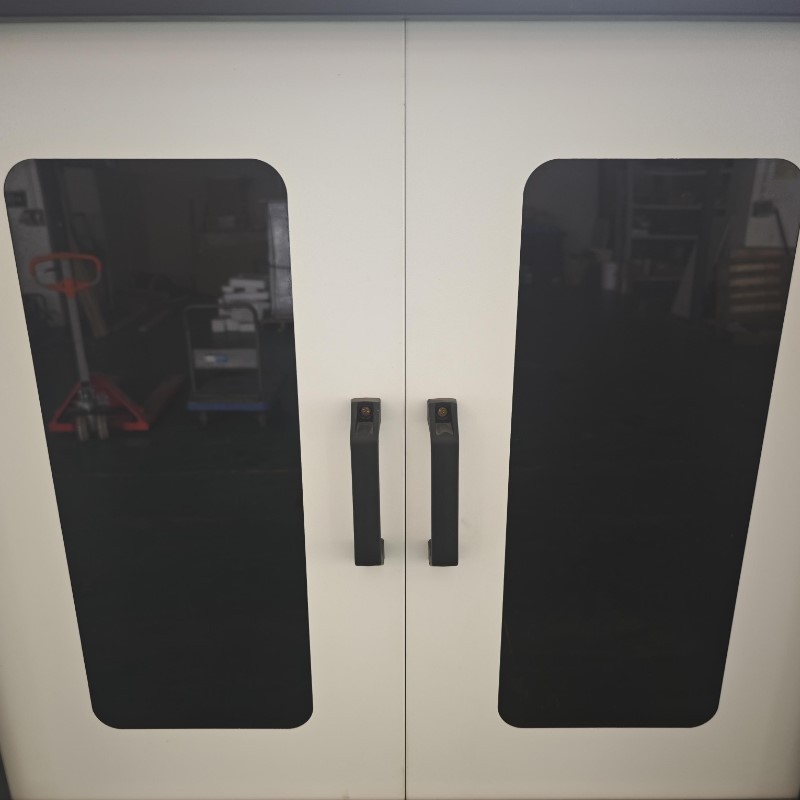

※ Välimus kasutab valget ja tumehalli kahe{0}}tooniga ümarate nurkadega disaini, mis tagab puhta, esmaklassilise ja ohutu{1}}keskse välimuse. Tugev-aluskapp koos reguleeritavate ratastega tagab nii stabiilsuse kui ka paindliku liikuvuse.

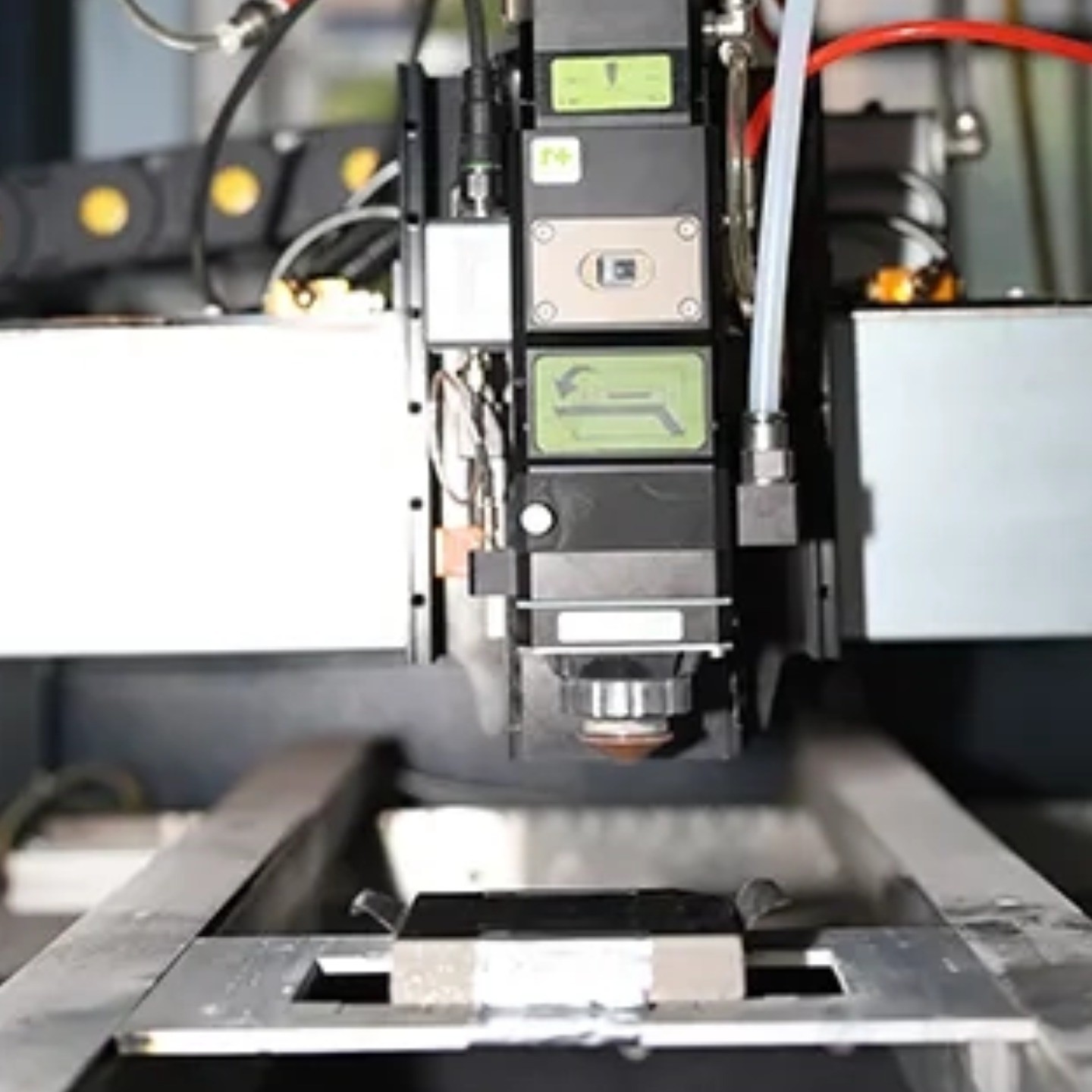

※ See mudel on varustatud kodumaise täiustatud kohandatud{0}}kiudlaseriga, millel on kõrge kiire kvaliteet, kompaktne struktuur ja kõrge fotoelektrilise muundamise efektiivsus. See nõuab minimaalset hooldust-pikaajalise töö käigus, madalate kasutuskulude ja väiksema energiatarbimisega.

※ Sellel on marmorist täppisplatvorm ja pukk{0}}tüüpi suletud konstruktsioon, mis pakub suurepärast jäikust, vibratsioonikindlust ja stabiilset jõudlust suurel-kiirusel töötamisel.

※ Kasutatakse magnetilise levitatsiooniga lineaarset mootorisüsteemi, mis välistab mehaanilise lõtku ja kulumise, mis on seotud traditsiooniliste kruvi- ja hammasülekannetega. See võimaldab kontaktivaba ja hõõrdumatut kiiret-liikumist, vähendades korrapärase kalibreerimise ja komponentide vahetamise vajadust ning vähendades oluliselt hoolduskulusid.

※ Varustatud 0,5 μm üli-kõrge eraldusvõimega-imporditud optilise võre skaalaga, annab see reaalajas -täis-löögiasendi tagasisidet. Positsioneerimise täpsust ja korratavust kontrollitakse mikronite tasemel, tagades iga lõigatud ja puuritud augu ühtsed mõõtmed ning täites ranged kõrged -täppistöötluse nõuded.

※ Integreeritud tööstusliku -klassi täielikult suletud-ahela siini CNC-süsteemiga, saab see täpselt kohanduda erinevate materjalide ja töötlemisvajadustega. Sisseehitatud-vea-diagnostika, oleku jälgimise ning kaugjuhtimis- ja hooldusfunktsioonidega suurendab see automatiseerimist, töökindlust ja tootmise efektiivsust, pakkudes stabiilset juhtimissüdamikku keerukaks ja ülitäpse lasertöötluse jaoks.

Toote spetsifikatsioonid

Meie seadmed pakuvad erinevaid võimsus- ja konfiguratsioonivõimalusi, et rahuldada erineva paksuse ja materjali töötlemisvajadusi.

Tehnilised andmed	Toote pilt	Laseri võimsus	Lainepikkus	Lõikeala	Lõike paksus	Seadmete mõõtmed (hinnanguline)
YC-GJMD		150-300W valikuline	1060-1080 nm	300x300mm	0,2-1,5 mm	1050x1300x1850 mm
YC-GJM01		1500w-3000w	1060-1080 nm	600x600mm, 800x800, 1000x1000	0,2-5 mm	1800x1470x1890mm
YC-GJMPCB		1000w Kohandamine	1060-1080 nm	600x600mm	0,2-2 mm	1800x1470x1890mm
YC-UVP		10-30W valikuline	355 nm	400x400 mm	Vähem kui 0,2 mm või sellega võrdne	1500x1600x1800mm

Tehnilised parameetrid

Üksus	Parameeter
Laseri lainepikkus	1060-1080 nm
Laseri väljundvõimsus	1500-3000 W (valikuline)
Max.lõikeulatus	600*600mm
X/Y-telje korduva positsioneerimise täpsus	±5 um
Töötlemise kiirus	0-500 mm/s
Maksimaalne kiirendus	1.5G
CCD visuaalse positsioneerimise täpsus	±5 mm
Töötlemispaksus: 1 mm või vähem Töölaua täpsus	Vähem kui 0,015 mm või sellega võrdne
Edastamise režiim	Imporditud lineaarmootori +0.5um resti joonlaud
Kogu masina võimsus (ilma ventilaatorita)	Vähem kui 5 kW või sellega võrdne
Kogu masina kaal	Umbes 1800 kg
Välismõõt (pikkuslaiuskõrgus)	1800 * 1470 * 1890 mm (viide)

Kasutusalad

3C elektroonika

Mikro-avade töötlemine õhukeste metallkonstruktsiooniosade, valgust-kandvate seadmete ja LED-valgustite aukude jaoks.

Uue energiaga sõidukite mootorid

Mootori staatorite ja rootorite räniteraslehtede kiire-kiire-täpne lõikamine.

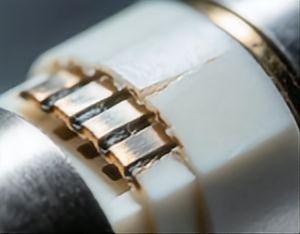

E-sigareti komponendid

Metalli ja keraamiliste kütteelementide täppislõikamine.

Autode rehvivormid

Väikeste teraslehtede lõikamine rehvi turvisemustri vormide jaoks.

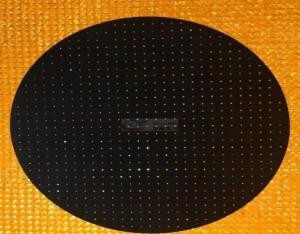

3C tööstuskomponendid (pihustuslehed)

Mikro-augu töötlemine niisutajates ja pihustites kasutatavate lehtede pihustamiseks.

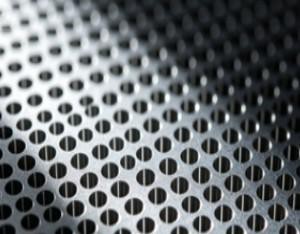

Mehaaniline filtreerimine

Mikro-aukude puurimine metallfiltritele.

Sõjalised rakendused

Mikro-avade töötlemine aero-mootorite turbiini labade jahutusavade, suurtükiväe summutite ja nendega seotud komponentide jaoks.

PCB tööstus

Vase---, alumiinium--- ja keraamiliste substraatide täppislõikamine, eriti tugevdusplaatide jaoks FPC-s

Üldine täppistööstus

Õhukeste metalllehtede ja legeermaterjalide-täppislõikamine ja mikro-augude töötlemine erinevates tööstusharudes.

Pakendamine, logistika ja transport

Kõik seadmed on pakitud eksporditud-standardsetesse fumigatsiooni-vabadesse puidust kastidesse, millel on sisemine põrutus- ja niiskuskindel-kaitse. Peamised täppiskomponendid, nagu laserallikas, optilised osad ja liikumissüsteem, on eraldi fikseeritud ja polsterdatud, et vältida liikumist ja kahjustusi transpordi ajal.

Välispakend on selgelt märgistatud rahvusvaheliste käitlemismärkidega (Fragile, This Side Up, Keep Dry jne), et tagada nõuetekohane käsitsemine kogu logistikaprotsessi vältel. Iga üksus on virnastamise ja vibratsioonikindluse tagamiseks kindlalt tugevdatud, mistõttu sobib see pikamaa-veoks meritsi, õhus või maismaal.

Pakume ülemaailmset logistikatuge paindlike saatmisvõimalustega, sealhulgas mere-, õhu- ja maismaatranspordiga, ning toetame mitmeid kaubandustingimusi, nagu CIF, FOB, EXW ja DDP. Spetsiifiliste tarnenõuete täitmiseks on saadaval kohandatud logistikalahendused.

KKK

Q1: Milliseid materjale saab see töödelda?

V: Lai valik materjale, sealhulgas metallid, täiustatud keraamika, safiir, teemantkomposiidid ja erinevad polümeermaterjalid.

2. küsimus: kas see suudab saavutada mikroni{1}}taseme täpsuse?

V: Jah, olenevalt masina konfiguratsioonist ja konkreetsetest rakendusnõuetest.

Q3: kas pakute kohandamisteenuseid?

V: Jah, pakume paindlikku kohandamist vastavalt teie vajadustele, sealhulgas:
Laserallika valik
Laseri võimsuse uuendused
Kohandatud suuremad tööpiirkonnad
Automatiseerimise integreerimine
Kahe-platvormi, kahe-optilise-tee süsteemid
Kohandatud kinnitusdetailid ja vaakumplatvormid
Rakenduse-spetsiifiline tarkvara kohandamine

Q4: kas pakute proovitesti?

V: Jah, pakume tasuta proovide testimist. Kliendid saavad saata materjale meie testimiskeskusesse, kus insenerid töötavad välja sobiva töötlemisplaani ja esitavad üksikasjaliku lõikeraporti. Saadaval on ka testimisprotsessi reaalajas videovaatamine-, tagamaks, et tulemused vastavad ootustele.

K5: Kui palju seadmed maksavad?

V: Hinnakujundus sõltub konfiguratsiooni- ja kohandamisnõuetest, tavaliselt vahemikus 200 000 kuni 500 000 RMB (30 000–50 000 dollarit). Üksikasjaliku hinnapakkumise ja kohandatud lahenduse saamiseks võtke meiega ühendust.

K6: Kas pakute käsiraamatuid ja koolitust?

V: Jah, pärast tarnimist antakse elektrooniline kasutusjuhend hõlpsaks juurdepääsuks ja tõlkimiseks. Saadaval on valikuline kohapealne-installimine koos tasuta koolitusega, mis hõlmab masina kasutamist, tarkvara kasutamist ja tavapärast hooldust.

7. küsimus: kuidas on lood garantii ja-müügijärgse teenindusega?

V: Pakume kogu masinale 1-aastast garantiid, pikaajalist-varuosade tarnimist ja eluaegset tehnilist tuge. Kaugtugi on saadaval 24/7 koos valikulise kohapealse teenusega võtmeklientidele, et tagada stabiilne tootmine.

Q8: Kas teil on edasimüüjaid teistes riikides?

V: Värbame aktiivselt ülemaailmseid turustajaid, pakkudes tehnilist tuge ja piirkondlikke partnerlusvõimalusi. Lisateabe saamiseks võtke meiega ühendust.

K9: Milliseid makseviise toetatakse?

V: Pakume paindlikke ja turvalisi maksevõimalusi, sealhulgas järelmaksu. Tavaliselt makstakse 50% ette, põhijääk enne saatmist või pärast vastuvõtmist ja 5% jääb garantiitagatisrahaks (tasutakse pärast garantiiperioodi, kui probleeme ei teki). Toetatud meetodid hõlmavad pangaülekannet, tšekke, veksleid ja osalisi makseid selliste platvormide kaudu nagu Alipay ja WeChat.
