Toote kirjeldus

Sellel seadmel on kahe{0}}töölaua disain, mis ühendab suure-võimsusega infrapuna pikosekundilise laserlõikuse ja CO₂ laserlõikuse funktsioonid. See saavutab laadimise, joondamise, lõikamise, lõikamise ja mahalaadimise sujuva integreerimise kogu klaasitöötluse töövoo jooksul, parandades märkimisväärselt üldist seadmete kasutamist ja tootmise efektiivsust. See on ideaalne lahendus klaaskatete masstootmiseks lameekraanide, fotogalvaanika ja olmeelektroonika jaoks.

Seadmete tutvustus

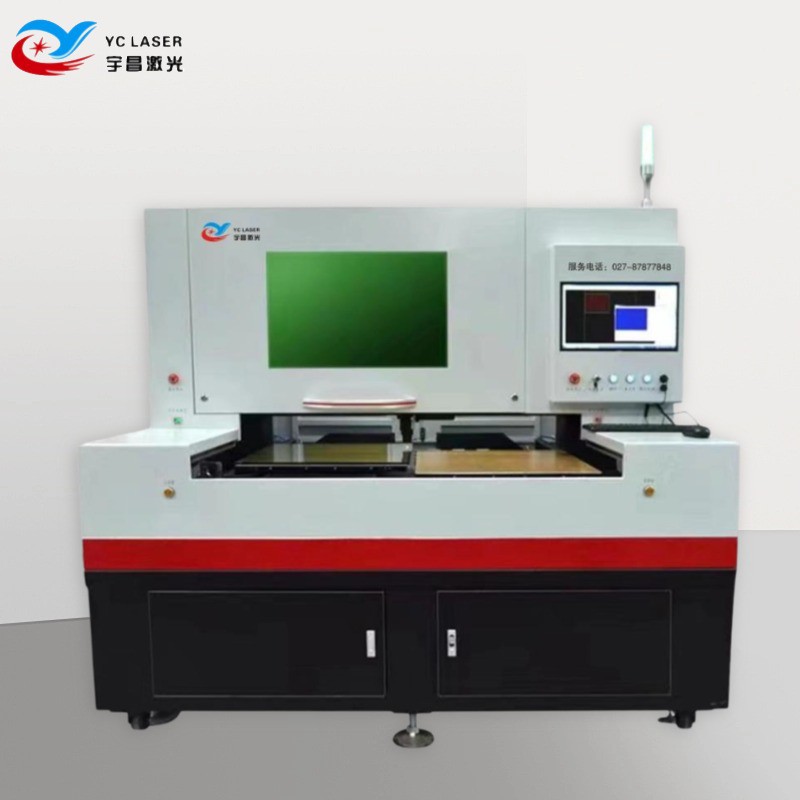

TheKodumasinate klaasist laserlõikusmasinsisaldab patenteeritud klaasist laserlõikepead, mis on integreeritud suure{0}}kiire ja suure-täpse lineaarmootoriga, suure-eraldusvõimega võrejoonlaua ja täielikult suletud-silmussiini-põhise CNC-süsteemiga. See kombinatsioon pakub alla -mikronilist positsioneerimistäpsust, nulli ülekande tagasilööki ja suurt kiirendust erakordseks liikumise juhtimiseks.

XY{0}}eraldatud suletud struktuuriga marmorist täppisplatvormile ehitatud masin tagab optilise tee suurepärase jäikuse ja pikaajalise stabiilsuse.

Spetsiaalselt läbipaistvate ja rabedate materjalide,-sh klaasi, safiir ja kvarts

Eelised

Isearendatud-laserlõikepea:

Varustatud täielikult -spetsiifilise klaasist-spetsiifilise laserlõikepeaga, mis on sügavalt optimeeritud tüüpiliste kodumasinate jaoks (nt mikrolaineahju uksed, ahju aknad ja külmikupaneelid), parandades märkimisväärselt lõikeservade siledust ja toote saagikust.

Täielikult suletud-kontuuriga kõrge-täppisjuhtimissüsteem:

Integreerides suure-täpse võrejoonlaua, suure-kiirusega lineaarmootori ja täielikult suletud-silmussiiniga CNC-süsteemi, saavutab see sub-mikron-tasemel positsioneerimistäpsuse, tagades järjepidevuse ja korratavuse keeruliste kontuuride (nt ebakorrapärased avad ja kumerad servad) töötlemisel.

Integreeritud lõikamis- ja poolitusprotsess:

Integreerides suure võimsusega-infrapuna pikosekundilise laserlõikamise ja CO₂ laseri kuumjagamise funktsioonid ühele platvormile, välistades vajaduse sekundaarse kinnituse järele, kõrvaldades tõhusalt positsioneerimisvead ja lihtsustades oluliselt protsessi kulgu.

Väga tõhus kahe{0}}tabeli koostöö:

Kahe{0}}tabeli vahelduva töörežiimi kasutamisel toimub töötlemine ja laadimine/mahalaadimine samaaegselt, saavutades pideva tootmise "null-oota". Seadmete üldine kasutusmäär on kõrge, mis vastab suurepäraselt kodumasinatööstuse paindlikele tootmisvajadustele erinevate sortide ja keskmiste{3}}kuni{4}}suurte partiide jaoks.

Kiiresti reageerivad kohandatud teenused:

Konkreetsete klientide kodumasinate toodete kohandatud protsessiparameetrite pakettide pakkumine ning väikese{0}}partii prototüüpide ja kohandatud testimisvajaduste toetamine, mis hõlbustab tõhusat kontrollimist ja masstootmise kiiret juurutamist.

Tehnilised andmed

Üksus	Parameeter
IR pikosekundiline laseri lainepikkus	1064 nm
Pikosekundiline laservõimsus	80 W (valikuline)
CO2 laseri lainepikkus	10.6µm
CO2 laseri võimsus	150W
Max.lõikeulatus	600*700mm
Lõike paksus	Vähem kui 20 mm või sellega võrdne
Lõikamise täpsus	±20-30µm
X/Y-telje korduva positsioneerimise täpsus	±5µm
Töötlemise kiirus	0-500 mm/S
Minimaalne serva kokkuvarisemise kogus	Suurem või võrdne 5 µm
CCD visuaalse positsioneerimise täpsus	±5µm
Elektrinõuded	AC220V, 50HZ, väiksem või võrdne 8kW
Keskkonnanõuded	Temperatuur 20-26 kraadi, niiskus umbes 50%
Kogu masina kaal	Umbes 3500 kg
Välismõõde (PLK)	2150 × 2080 × 1960 mm (viide)

Rakendustööstused

1.Mikrolaineahju uksepaneeli klaas

Nõuded: vaateaknaga, mitme perforatsiooniga (ventilatsiooniavad, anduriavad) ja ilma servade lõhenemiseta

Eelised: pikosekundiline laser saavutab mikroni{0}}täpsusega lõikamise; CO₂ lõhustamine tagab ühtlase pingevabastuse kogu paneeli ulatuses, vältides karastatud klaasi iseenesliku purunemise ohtu.

2.Ahju/auruahju vaatepaneel

Nõuded: kõrge temperatuuritaluvus, kõrge valguse läbilaskvus, keerulised kumerad servad või ebakorrapärased kontuurid

Eelised: mittekontaktne{0}}töötlus kõrvaldab mehaanilise pinge, säilitades klaasi tugevuse; täielikult suletud-silmussüsteem taasesitab täpselt keerukad kontuurid, tagades suure järjepidevuse.

3.Külmiku puute-/ekraanpaneel

Nõuded: sageli kaetud või komposiitklaas, mis nõuab äärmiselt kõrget pinnapuhtust ja servade kvaliteeti.

Eelised: laserlõikus on tolmu-- ja jämeda-vaba; optimeeritud tala parameetrid kaitsevad tõhusalt funktsionaalseid katteid, parandades oluliselt saagist.

4. Nõudepesumasina juhtpaneel ja kliimaseadme kuva aken

Nõuded: Väikese partii tootmine, sage mudelivahetus, mis nõuab kiiret mudelivahetust.

Eelised: toetab ühe{0}}klõpsuga juurdepääsu parameetripakettide töötlemiseks; kombineerituna kahe-töölaua disainiga, saavutades paindliku ja tõhusa tootmise. Nutika kodu juhtpaneel

5. Klaaskate (nutikad kõlarid, seadmete interaktiivsed ekraanid)

Nõuded: üliõhuke klaas (0,3–1,1 mm), kõrged esteetilised nõuded, integreeritud logo või siiditrükiala

Eelised: Submikroniline positsioneerimine + automaatne visuaalne joondus, vältides täpselt prindiala, tagades nii funktsionaalsuse kui ka esteetika.
